德国Netter活塞往复式气动振动器 NTK型



Netter活塞往复式振动器 NTK型：



特点：



可以产生一个比较大的振幅摇动。在轴心上添加不同的重锤可以随时改变振幅、转速及频率。无限可以改变的频率及出力振幅。

可以随时停止运转，非常低的噪音值。非常低的空气消耗量。



型号以及功能数据

本体尺寸图，如下所示

德国Netter活塞往复式气动振动器 NTK型

应用范围：

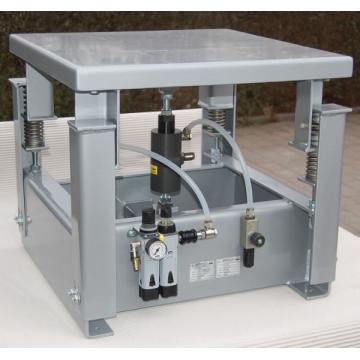

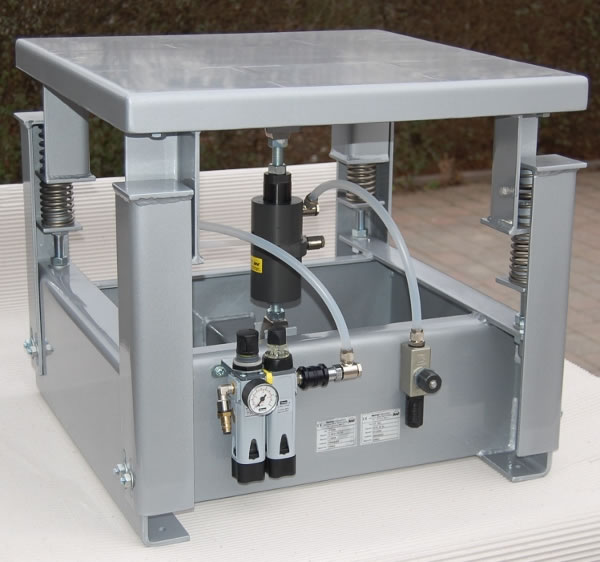

清料仓，搬运原料，筛网振动，整密原料，振动台。食品医药需要无菌，干净环境的振动。当然也包括一切的振动需求。



德国Netter活塞往复式气动振动器 NTK型结构和运转的特性：

NTK型气压振动器可分为硬化树脂外壳，及铝合金硬化染黑外壳。本体的中间有一活塞往复式振动，活塞轴心可加重锤以改变，出力及转速、振辐。气压式运转，可以增加不同重锤，活塞非常轻巧。本体的运作并不会产生撞击。非常严谨的生产制造。

硬化树脂本体NTK8AL,NTK15X,NTK18AL,NTK25AL

可在免润滑剂下运转。使用温度5°C ~ 60°C

使用型号可由非常轻巧的NTK8AL型，一直到NTK110型。

型号	A	B	C	E	F	G*	H	J	K	L	M	Q**	R	S	T	U	SW
NTK15x	15	50	114	9,5	42	25	M10	-	-	G1/8	G1/8	-	21	10	55	99	13
NTK 16	16	49	111	5	40	22.5	M10	-	-	G1/8	G1/8	-	21	10	57	96	14
NTK 18 AL	18	49	116	8	42	24.7	M10	-	-	G1/8	G1/8	-	21	10	62	101	16
NTK 25	25	64	138	9	54	31.5	M16	-	-	G1/4	G1/4	-	25	10	73	121	22
NTK 40	40	84	140	12	57	34.5	M16	-	-	G3/8	G1/4	-	40	15	73	123	32
NTK 55 NF	55	110	125	17	55	36	M20	96	-	G3/8	G3/8	4x8.5	40	30	60	108	46
NTK 55 HF			115	27		41									50	100
NTK 85 NF	85	160	122	20	55	37.2	M20	143	3x12.8	2xG3/8	G3/8	6x10.5	40	20	57	105	-
NTK 85 HF			112	30		42.5									47	95
NTK110HF	110	200	122	22	55	38.5	M20	182	2x12.8	2xG1/2	2xG3/8 au choix M, ou M2	8x12.5	40	25	57	105	-

型号 A B C D E F G* H J K L M R S T U SW NTK 8AL 8 22 91 22 5 32 19 M5 M6 - M5 M5 15 7 47.0 76 7 NTK 25AL 25 50 138 54 6 54 30 M16 M16 - G1/4 G1/4 25 18 72.0 120 22 NTK 40AL 40 73 140 79 11 57 34 M16 M16 8 G3/8 G1/4 25 20 73.0 122 32 NTK 55AL 55 98 133 109 20 57 38.5 M20 M20 10 G3/8 G3/8 40 35 66.0 115 46

NTK 型号及功能： 型号 振荡子 [kg*] 活塞及重锤数量 空气消耗 [升/分] 频率[min] 出力[N] 工作动量[cm/kg] 2bar 4bar 6bar 2bar 4bar 6bar 2bar 4bar 6bar 2bar 4bar 6bar NTK8AL 0.030 piston 8 20 33 2,180 3,050 3,600 12 31 43 0.049 0.061 0.061 0.046 piston+SM8-1 7 17 29 1,800 2,400 2,880 13 32 45 0.074 0.101 0.100 0.058 piston+2xSM8-1 6 16 28 1,680 2,200 2,640 11 33 48 0.067 0.124 0.126 0.088 piston+SM8-2 5 15 26 1,320 1,800 2,160 12 34 49 0.126 0.191 0.192 0.146 piston+2xSM8-2 5 13 23 960 1,390 1,680 11 34 50 0.192 0.321 0.323 NTK15x 0.130 piston 18 40 85 1,820 2,380 2,700 40 72 96 0.220 0.230 0.240 0.450 piston+SM16-1 17 33 67 1,030 1,270 1,430 55 88 112 0.950 1.000 1.000 0.670 piston+SM16-2 16 30 60 870 1,075 1,260 52 82 113 1.260 1.300 1.300 1.200 piston+2xSM16-2 15 28 57 660 850 950 45 76 94 1.900 1.900 1.900 NTK16 0.150 piston 17 37 70 1,900 2,450 2,700 43 76 96 0.210 0.230 0.240 0.470 piston+SM16-1 12 29 57 1,070 1,370 1,570 59 106 160 0.940 1.030 1.180 0.690 piston+SM16-2 11 27 50 900 1,180 1,350 63 127 163 1.420 1.660 1.630 1.220 piston+2xSM16-2 10 25 46 730 950 1,100 61 124 171 2.080 2.490 2.570 1.340 housing 9 23 43 670 850 990 49 109 178 2.470 2.470 3.300 NTK18AL 0.021 piston 21 43 63 1,560 2,160 2,640 60 138 206 0.450 0.540 0.540 0.530 piston+SM16-1 14 35 57 980 1,380 1,660 75 176 237 1.430 1.690 1.570 0.750 piston+SM16-2 13 32 55 820 1,030 1,420 79 130 257 2.140 2.230 2.320 1.280 piston+2xSM16-2 11 30 48 670 970 1,160 88 211 302 3.570 4.100 4.100 0.530 housing 14 35 57 1,000 1,290 1,580 87 153 236 1.580 1.680 1.730 NTK25AL 0.425 piston 40 109 160 1,390
